Detektor nelineárních přechodů Lornet Star

VLASTNOSTI

- Profesionální vysoce citlivý detektor nelineárních přechodů

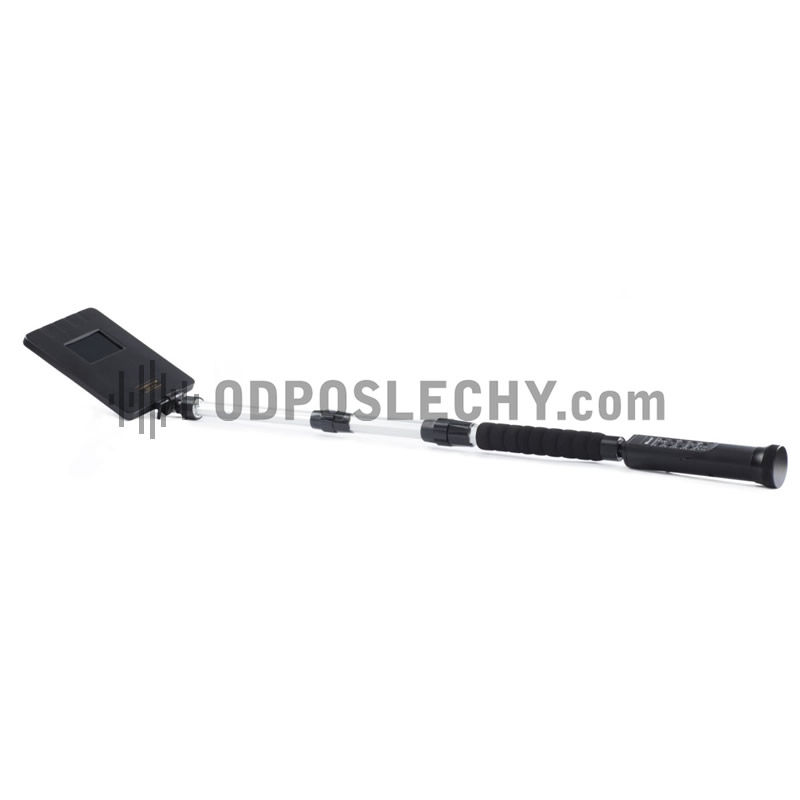

- Univerzální jednotka s teleskopickou tyčí a vyměnitelnou hlavicí
- Vysoce selektivní detekční schopnost až na vzdálenost 10 – 15 cm
- Spolehlivá detekce všech malých polovodičových prvků
- Vzdálená detekce s prostorovým výběrem cíle
- Vyhledávání veškerých typů aktivních i pasivních odposlechových zařízení
- Schopný provozu v prostředí s vysokou vlhkostí
- Vestavěný spektrální analyzátor druhé a třetí harmonické výrazně zvyšuje účinnost identifikace polovodičových prvků
- Jasná a přímá identifikace výkonových úrovní signálu a harmonických vln
- Systém automatické ochrany proti soustředěnému rušení
- Uživatelsky přívětivé ovládání nevyžadující přednastavení před startem
- Možnost použít bezdrátová audio sluchátka k akustické kontrole
- Použití nejnovějších technologií a materiálů
- Ergonomický design

POPIS

Detektory nelineárních přechodů Lornet jsou určeny pro odhalování a lokalizaci elektronických zařízení obsahujících jakékoliv polovodičové prvky a to jak v aktivním, tak v pasivním stavu.

PRINCIP FUNGOVÁNÍ

Detektor nelineárních přechodů známý také jako detektor polovodičových prvků je určený k detekci zařízení, která obsahují jakékoliv polovodičové součástky, jako jsou diody, fotodiody, tranzistory, integrované obvody apod. To v současné době zahrnuje prakticky veškerou elektroniku. Detektory nelineárních přechodů se používají k detekci veškerých typů odposlechových prostředků, různých miniaturních a skrytých elektronických zařízení, stejně jako například k detekci dálkových ovládání jednotek improvizovaných výbušných zařízení.

Funkce detektoru nelineárních přechodů spočívá ve vysílání spojitého nebo pulsního detekčního vysokofrekvenčního signálu (harmonický signál sinusového napětí s definovanou frekvencí) a následně v analýze zpětně vyzářeného elektromagnetického vlnění. Pokud prověřovaný objekt obsahuje polovodičové součástky, jsou na PN přechodech (nelineární přechody) těchto součástek, generovány vyšší harmonické frekvence. Tyto vyšší harmonické frekvence jsou násobky základní frekvence vyslaného signálu a jsou vyzařovány volně do okolí. V praxi se využívá detekce druhé a třetí vyšší harmonické frekvence.

Polovodičové prvky umělého původu mají vyšší úroveň druhé harmonické složky, zatímco polovodičové prvky přírodního původu (např. oxidické vrstvy) mají vyšší úroveň třetí harmonické složky.

Detektor je schopný automaticky určit a nastavit nejlepší kmitočtový kanál pro příjem bez šumu a zkreslení a poskytuje tak bezchybný provoz i v hustém elektromagnetickém prostředí. Algoritmus pro nastavení optimální frekvence automaticky zvolí frekvenci detekčního signálu tak, aby hladina šumu na frekvenci druhé harmonické složky přijatého signálu byla minimální, zatímco digitální zpracování demodulovaného signálu zajišťuje maximální úroveň citlivosti.

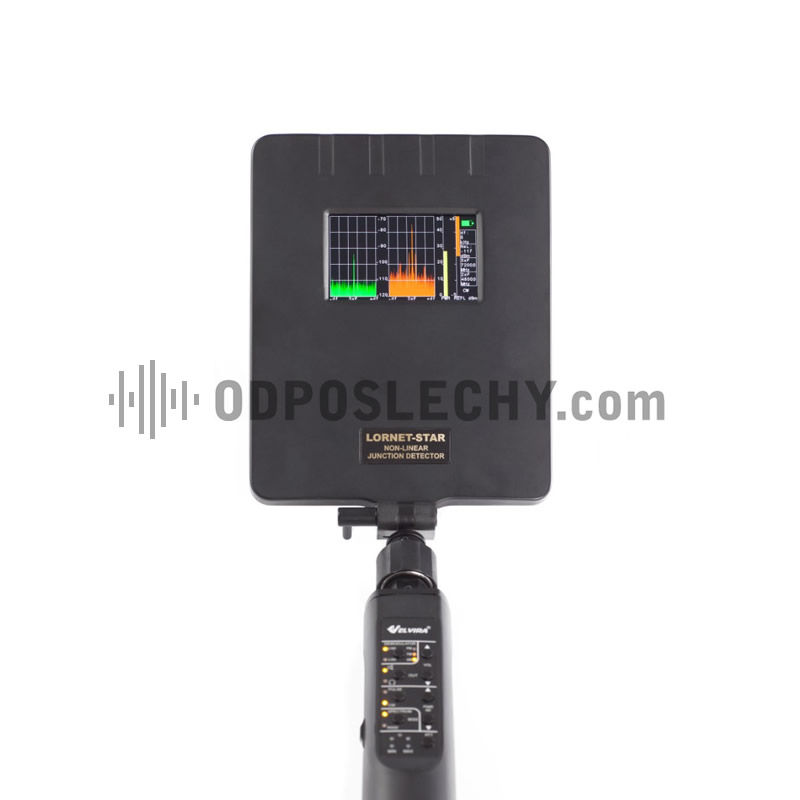

Detektor Lornet Star

První detektor nelineárních přechodů s integrovaným spektrálním analyzátorem druhé a třetí harmonické a vyměnitelnou hlavicí pro frekvenční pásma 800 MHz, 2400 MHz a 3600 MHz. Jedinečný nástroj pro rychlou a spolehlivou lokalizaci elektronických zařízení v prostorách s vysokou hustotou elektronických zařízení. Jedná se o velmi efektivní řešení identifikace miniaturních elektronických přístrojů a to i na větší vzdálenosti. To může být důležité, pokud se jedná o zařízení, která není možné, například z bezpečnostních důvodů, analyzovat z bezprostřední blízkosti. Úroveň signálu lze kromě vizuálního zobrazení sledovat také akusticky pomocí vestavěného reproduktoru nebo připojením stereofonních sluchátek.

Lornet Star je schopen detekovat SIM kartu mobilního telefonu na vzdálenost 10 - 15 cm.

Toto zařízení využívá inovativní technologie, nejnovější materiály a má velmi ergonomický design. Je kompaktní, lehké a jeho použití je uživatelsky nenáročné.

Vyměnitelná hlavice detektoru výrazně snižuje pravděpodobnost chyby detekčního procesu a pracuje v pulsním i spojitém režimu detekce.

Elektromagnetický vliv na obsluhu je udržován na minimální úrovni.

Zařízení je vysoce účinným způsobem, jak odhalit a lokalizovat podezřelé předměty, které mohou být ukryty kdekoliv v oděvu prohledávané osoby nebo v zavazadle. Je tak ideálním řešením operativní kontroly.

HLAVNÍ VÝHODY

- V celosvětovém měřítku nemá konkurenci.
- Lze analyzovat nejen amplitudu, ale také spektra 2. a 3. harmonických signálů vzhledem ke zkoumané frekvenci. Značně tak usnadňuje oddělování korozivních a umělých polovodičů.
- Vestavěný modul umožňuje měřit odrážený signál zkoumaného předmětu.
- Použití 3 vyměnitelných jednotek podstatně snižuje pravděpodobnost chyby v procesu vyhledávání ve všech 3 frekvencích.
- 800 MHz – za každého počasí s relativně nízkým útlumem signálu u předmětů s vysokou hustotou (cihla, beton, atd.).
- 2400 MHz – možnost detekovat SIM karty a malé (1 cm2) polovodičové součástky.
- 3600 MHz – umožňuje prostorový výběr, který usnadňuje vyhledávací operace.

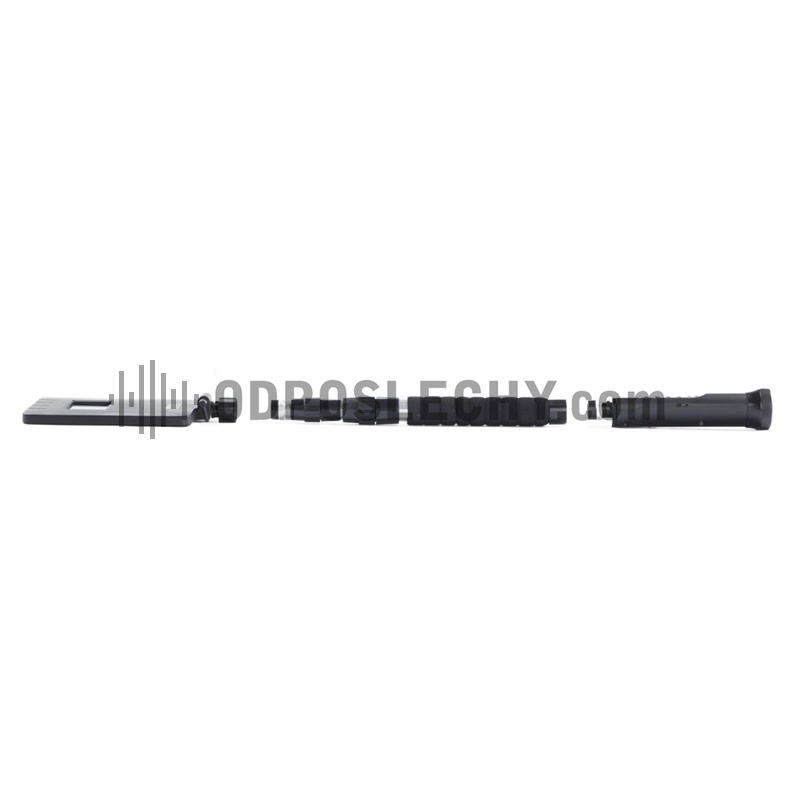

- Vyměnit vysílací/přijímací jednotku s teleskopickou tyčí zabere jen pár minut.

Vyměnitelná hlavice přijímací/vysílací jednotky umožňuje vyhledávat v následujícím frekvenčním rozsahu:
- 2400 MHz
- 800 MHz (volitelné)
- 3600 MHz (volitelné)

Typy zjišťovaných signálů:
- Puls (s relativní pulzní durací 44)
- Spojitý (AM demodulátor)
- Spojitý (AM demodulátor)

Výstupní výkon snímaného pulzního (spojitého) signálu nejméně 10 (0,3) W.
Spektrální analyzátor 2. a 3. harmonické snímaného signálu v pásmu 10 kHz a rozlišením 40 Hz.
Citlivost pro 2. a 3. harmonickou frekvenci – nejméně 110 dBm (-140 dBW).
Dynamický rozsah indikace 2. a 3. harmonické více než 40 dB.

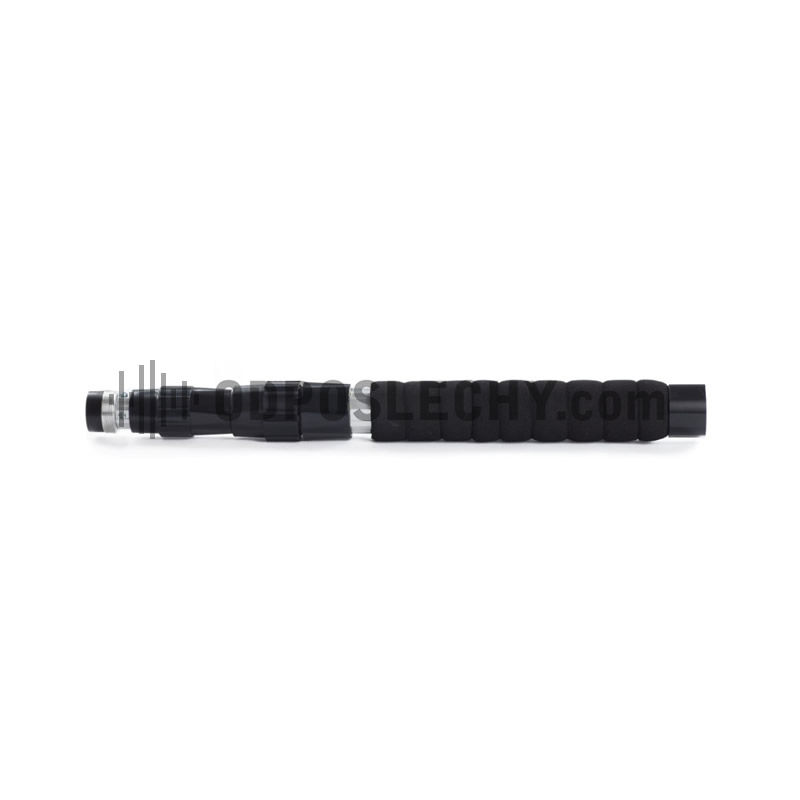

Odnímatelná teleskopická tyč.
Ruční nastavení výkonu v rozsahu 20 dB.

Možné kombinace

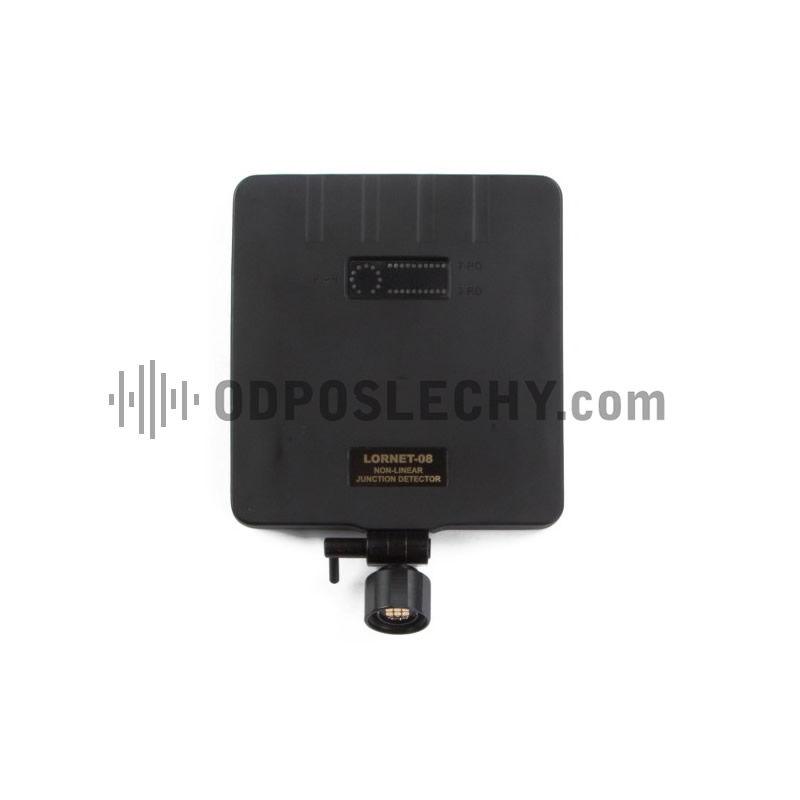

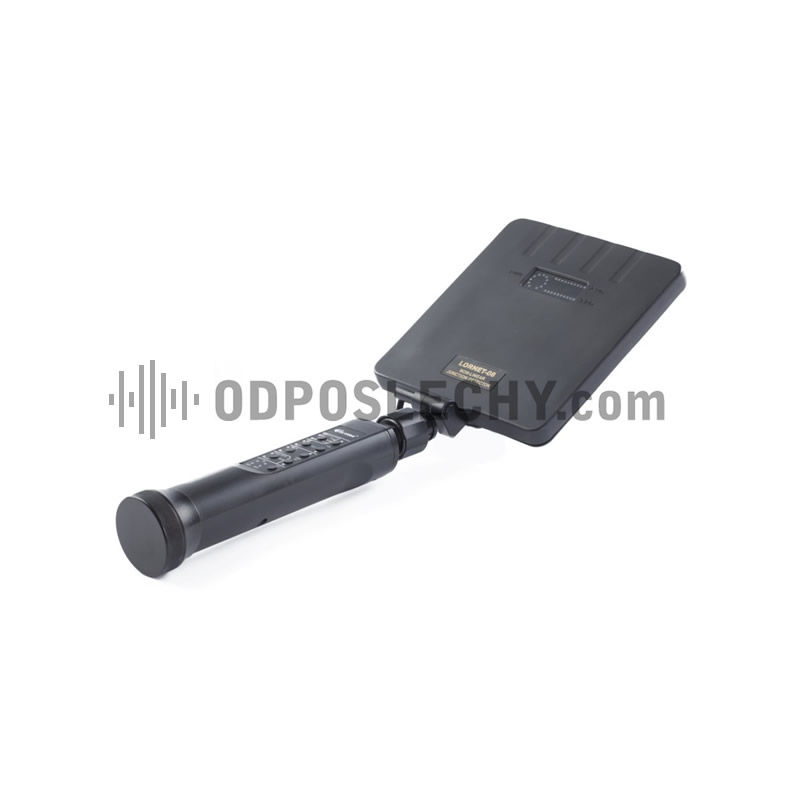

Lornet Star //08 – s anténním modulem pro 800 MHz

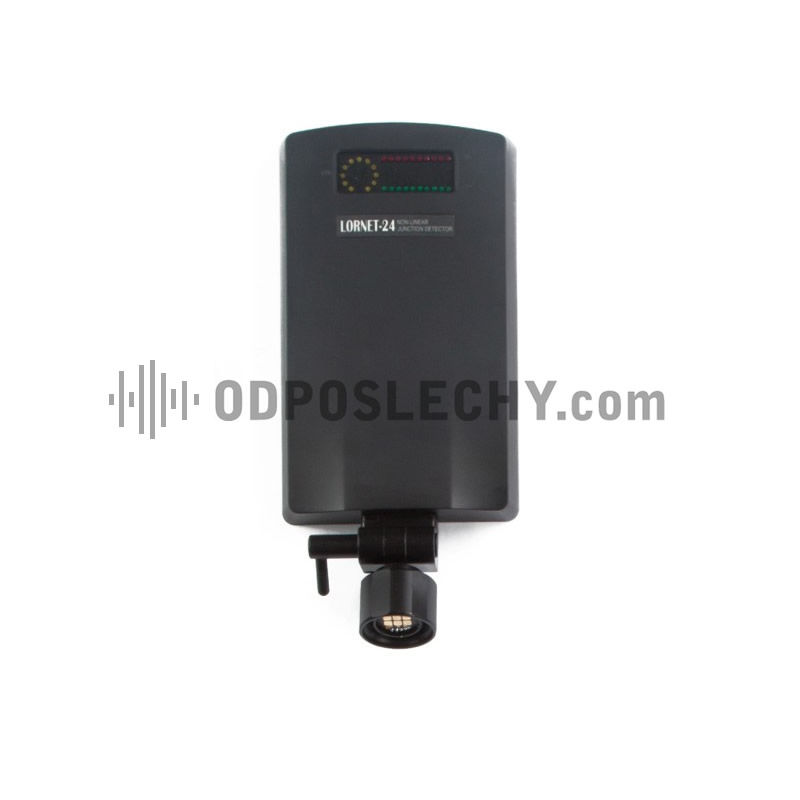

Lornet Star //24 - s anténním modulem pro 2400 MHz

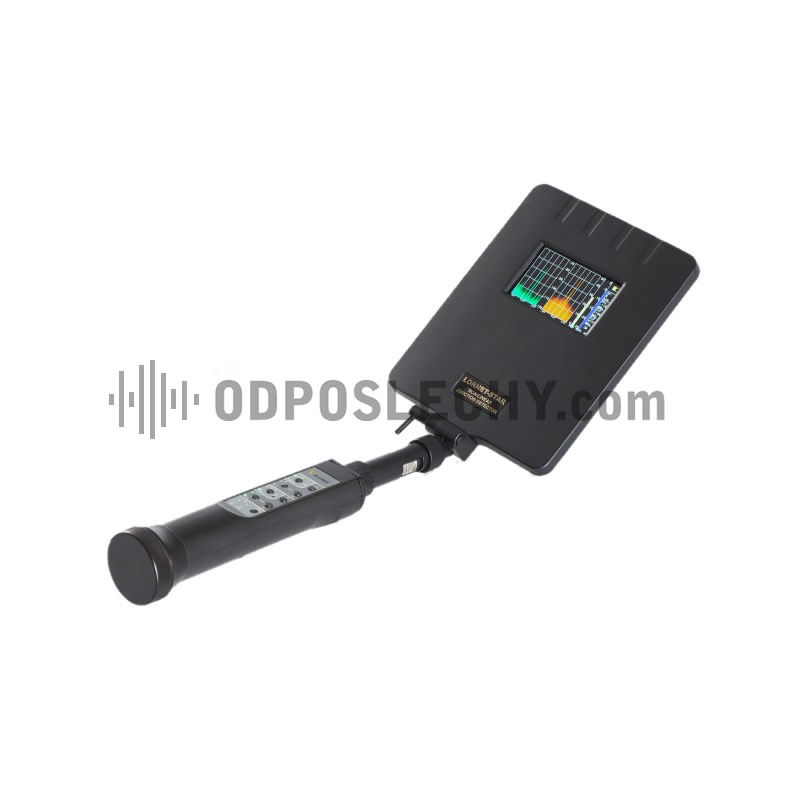

Lornet Star //24s - s anténním modulem pro 2400 MHz a spektrálním analyzátorem

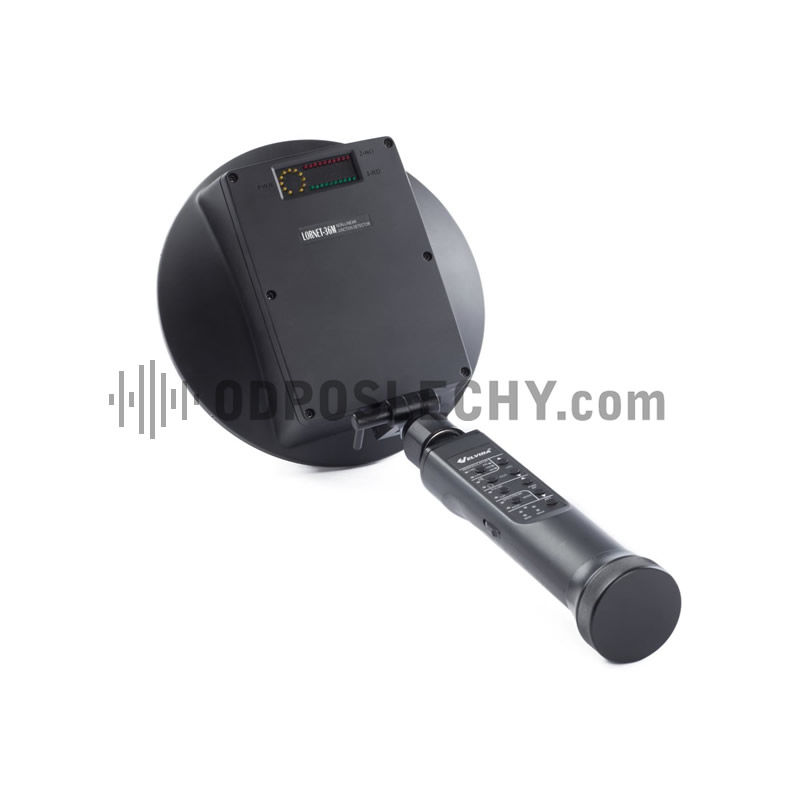

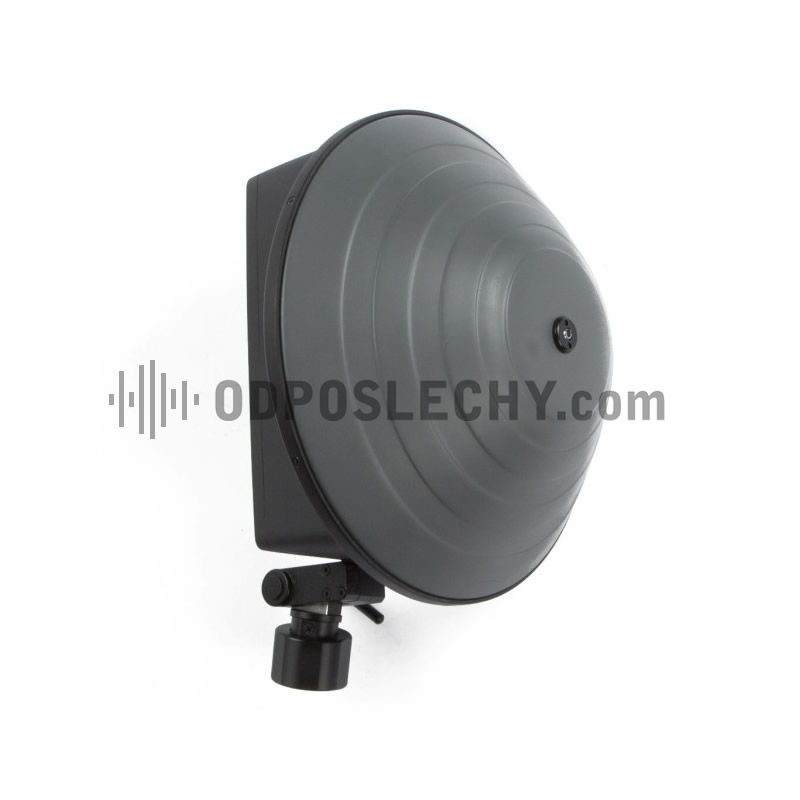

Lornet Star //36m - s anténním modulem pro 3600 MHz
Lornet Star //08//24 - s 2 anténními moduly pro 800 MHz a 2400 MHz
Lornet Star //08//24s - s 2 anténními moduly pro 800 MHz a 2400 MHz a spektrálním analyzátorem
Lornet Star //08//36m - s 2 anténními moduly pro 800 MHz a 3600 MHz
Lornet Star //24//36m - s 2 anténními moduly pro 2400 MHz a 3600 MHz
Lornet Star //24s//36m - s 2 anténními moduly pro 3600 MHz a 2400 MHz a spektrálním analyzátorem
Lornet Star //08//24//36m - se 3 anténními moduly pro 800 MHz, 2400 MHz a 3600 MHz
Lornet Star //08//24s//36m - se 3 anténními moduly pro 800 MHz, 3600 MHz a 2400 MHz a spektrálním analyzátorem
