Detektor nelineárních přechodů Lornet Star

Detektor nelineárních přechodů Lornet Star
Detektor nelineárních přechodů Lornet Star Detektor nelineárních přechodů Lornet Star Detektor nelineárních přechodů Lornet Star
Detektor nelineárních přechodů Lornet Star Detektor nelineárních přechodů Lornet Star Detektor nelineárních přechodů Lornet Star

- Profesionální vysoce citlivý detektor nelineárních přechodů
- Vyhledávání všech aktivních i pasivních odposlechových zařízení
- Schopnost detekce SIM karty na vzdálenost 10 -15 cm
- Univerzální jednotka s teleskopickou tyčí a vyměnitelnou hlavicí
- K dispozici jsou až 4 vyměnitelné (volitelné) antény (IAU)
- Vyhledávání ve frekvenčním rozsahu 800/2400/3600 MHz
- Vhodné pro bezpečnostní kontroly prostor

Cena: na dotaz
Dostupnost:
Do 10 dnů
Zařízení není určeno pro civilní sektor Mám zájem o tento produkt

Záruka: 24 měsíců

Vlastnosti a popis

VLASTNOSTI

- Profesionální vysoce citlivý detektor nelineárních přechodů
- Univerzální jednotka s teleskopickou tyčí a vyměnitelnou hlavicí
- Vysoce selektivní detekční schopnost až na vzdálenost 10 – 15 cm
- Spolehlivá detekce všech malých polovodičových prvků
- Vzdálená detekce s prostorovým výběrem cíle
- Vyhledávání veškerých typů aktivních i pasivních odposlechových zařízení
- Schopný provozu v prostředí s vysokou vlhkostí
- Vestavěný spektrální analyzátor druhé a třetí harmonické výrazně zvyšuje účinnost identifikace polovodičových prvků
- Jasná a přímá identifikace výkonových úrovní signálu a harmonických vln
- Systém automatické ochrany proti soustředěnému rušení
- Uživatelsky přívětivé ovládání nevyžadující přednastavení před startem
- Možnost použít bezdrátová audio sluchátka k akustické kontrole
- Použití nejnovějších technologií a materiálů
- Ergonomický design

POPIS

Detektory nelineárních přechodů Lornet jsou určeny pro odhalování a lokalizaci elektronických zařízení obsahujících jakékoliv polovodičové prvky a to jak v aktivním, tak v pasivním stavu.

PRINCIP FUNGOVÁNÍ

Detektor nelineárních přechodů známý také jako detektor polovodičových prvků je určený k detekci zařízení, která obsahují jakékoliv polovodičové součástky, jako jsou diody, fotodiody, tranzistory, integrované obvody apod. To v současné době zahrnuje prakticky veškerou elektroniku. Detektory nelineárních přechodů se používají k detekci veškerých typů odposlechových prostředků, různých miniaturních a skrytých elektronických zařízení, stejně jako například k detekci dálkových ovládání jednotek improvizovaných výbušných zařízení.

Funkce detektoru nelineárních přechodů spočívá ve vysílání spojitého nebo pulsního detekčního vysokofrekvenčního signálu (harmonický signál sinusového napětí s definovanou frekvencí) a následně v analýze zpětně vyzářeného elektromagnetického vlnění. Pokud prověřovaný objekt obsahuje polovodičové součástky, jsou na PN přechodech (nelineární přechody) těchto součástek, generovány vyšší harmonické frekvence. Tyto vyšší harmonické frekvence jsou násobky základní frekvence vyslaného signálu a jsou vyzařovány volně do okolí. V praxi se využívá detekce druhé a třetí vyšší harmonické frekvence.

Polovodičové prvky umělého původu mají vyšší úroveň druhé harmonické složky, zatímco polovodičové prvky přírodního původu (např. oxidické vrstvy) mají vyšší úroveň třetí harmonické složky.

Detektor je schopný automaticky určit a nastavit nejlepší kmitočtový kanál pro příjem bez šumu a zkreslení a poskytuje tak bezchybný provoz i v hustém elektromagnetickém prostředí. Algoritmus pro nastavení optimální frekvence automaticky zvolí frekvenci detekčního signálu tak, aby hladina šumu na frekvenci druhé harmonické složky přijatého signálu byla minimální, zatímco digitální zpracování demodulovaného signálu zajišťuje maximální úroveň citlivosti.

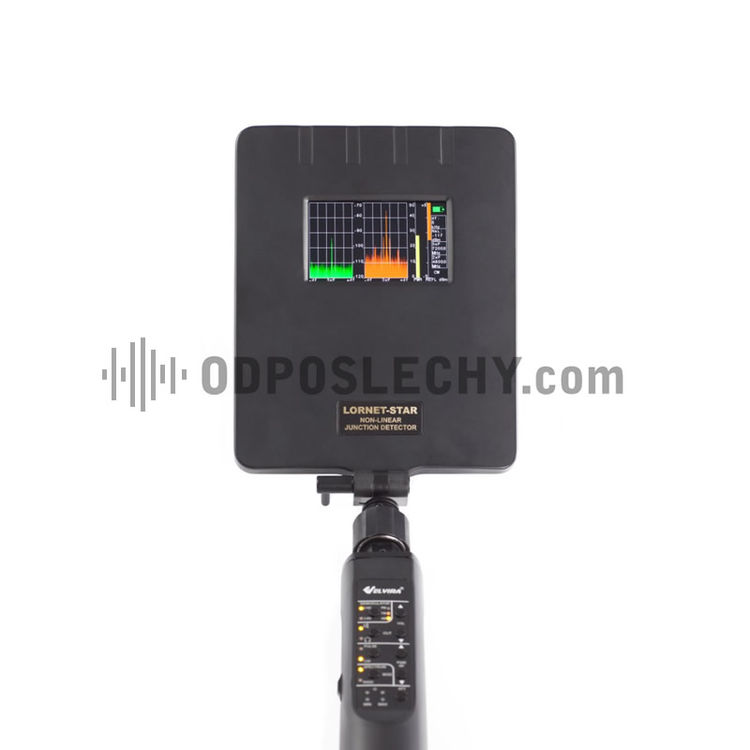

Detektor Lornet Star

První detektor nelineárních přechodů s integrovaným spektrálním analyzátorem druhé a třetí harmonické a vyměnitelnou hlavicí pro frekvenční pásma 800 MHz, 2400 MHz a 3600 MHz. Jedinečný nástroj pro rychlou a spolehlivou lokalizaci elektronických zařízení v prostorách s vysokou hustotou elektronických zařízení. Jedná se o velmi efektivní řešení identifikace miniaturních elektronických přístrojů a to i na větší vzdálenosti. To může být důležité, pokud se jedná o zařízení, která není možné, například z bezpečnostních důvodů, analyzovat z bezprostřední blízkosti. Úroveň signálu lze kromě vizuálního zobrazení sledovat také akusticky pomocí vestavěného reproduktoru nebo připojením stereofonních sluchátek.

Lornet Star je schopen detekovat SIM kartu mobilního telefonu na vzdálenost 10 - 15 cm.

Toto zařízení využívá inovativní technologie, nejnovější materiály a má velmi ergonomický design. Je kompaktní, lehké a jeho použití je uživatelsky nenáročné.

Vyměnitelná hlavice detektoru výrazně snižuje pravděpodobnost chyby detekčního procesu a pracuje v pulsním i spojitém režimu detekce.

Elektromagnetický vliv na obsluhu je udržován na minimální úrovni.

Zařízení je vysoce účinným způsobem, jak odhalit a lokalizovat podezřelé předměty, které mohou být ukryty kdekoliv v oděvu prohledávané osoby nebo v zavazadle. Je tak ideálním řešením operativní kontroly.

HLAVNÍ VÝHODY

- V celosvětovém měřítku nemá konkurenci.
- Lze analyzovat nejen amplitudu, ale také spektra 2. a 3. harmonických signálů vzhledem ke zkoumané frekvenci. Značně tak usnadňuje oddělování korozivních a umělých polovodičů.
- Vestavěný modul umožňuje měřit odrážený signál zkoumaného předmětu.
- Použití 3 vyměnitelných jednotek podstatně snižuje pravděpodobnost chyby v procesu vyhledávání ve všech 3 frekvencích.
- 800 MHz – za každého počasí s relativně nízkým útlumem signálu u předmětů s vysokou hustotou (cihla, beton, atd.).
- 2400 MHz – možnost detekovat SIM karty a malé (1 cm2) polovodičové součástky.
- 3600 MHz – umožňuje prostorový výběr, který usnadňuje vyhledávací operace.
- Vyměnit vysílací/přijímací jednotku s teleskopickou tyčí zabere jen pár minut.

Použití a technické parametry

Vyměnitelná hlavice přijímací/vysílací jednotky umožňuje vyhledávat v následujícím frekvenčním rozsahu:
- 2400 MHz
- 800 MHz (volitelné)
- 3600 MHz (volitelné)

Typy zjišťovaných signálů:
- Puls (s relativní pulzní durací 44)
- Spojitý (AM demodulátor)
- Spojitý (AM demodulátor)

Výstupní výkon snímaného pulzního (spojitého) signálu nejméně 10 (0,3) W.
Spektrální analyzátor 2. a 3. harmonické snímaného signálu v pásmu 10 kHz a rozlišením 40 Hz.
Citlivost pro 2. a 3. harmonickou frekvenci – nejméně 110 dBm (-140 dBW).
Dynamický rozsah indikace 2. a 3. harmonické více než 40 dB.
Odnímatelná teleskopická tyč.
Ruční nastavení výkonu v rozsahu 20 dB.



Typ 08 24 24s 36M
Rozsah frekvence snímaného signálu 800MHz 2400MHz 2400MHz 3600MHz
Maximální výkon snímaného signálu (max.//průměrný)
Pulzní režim
Spojitý režim
Pulzní snímání s malým pracovním cyklem

10W//230mW
300mW
-

10W//230mW
300mW
-

10W//230mW
300mW
-

18W//112mW
300mW
6W//375mW
Citlivost přijímače -110dBm (-140dBmW
Rozsah nastavení výkonu pro průzkum signálu 20dBm
Dynamický rozsah 24dBm
Výdrž baterie při maximálním výkonu
Pulzní režim
Spojitý režim

3h
1,5h

3h
1,5h

2,5h
1,5h

2,5h
1,5h
Rozměry 40x20x7 cm 40x20x7 cm 40x20x7 cm 40x20x20 cm
Velikost teleskopické tyče 54x4x4 (86x4x4) cm
Hmotnost bez teleskopické tyče 1 kg
Hmotnost teleskopické tyče 0,2 kg
Rozměry obalu 65x30x20 cm
Maximální hmotnost zařízení v obalu 8 kg
Rozsah provozních teplot +5°C až +40 °C
Napájení Nabíjecí akumulátor
Doba provozu pulsní/spojitý signál (vestavěná baterie, maximální výkon): 3 h / 1,5 h
Komplet dodávky Zařízení Lornet Star
Odnímatelná teleskopická tyč
Vyměnitelné dobíjecí baterie 12V (2kusy)
Dobíjecí adapter 220V
Lornet Star package obsahuje až 3 vyměnitelné antény (IAU) ze 4 dostupných:

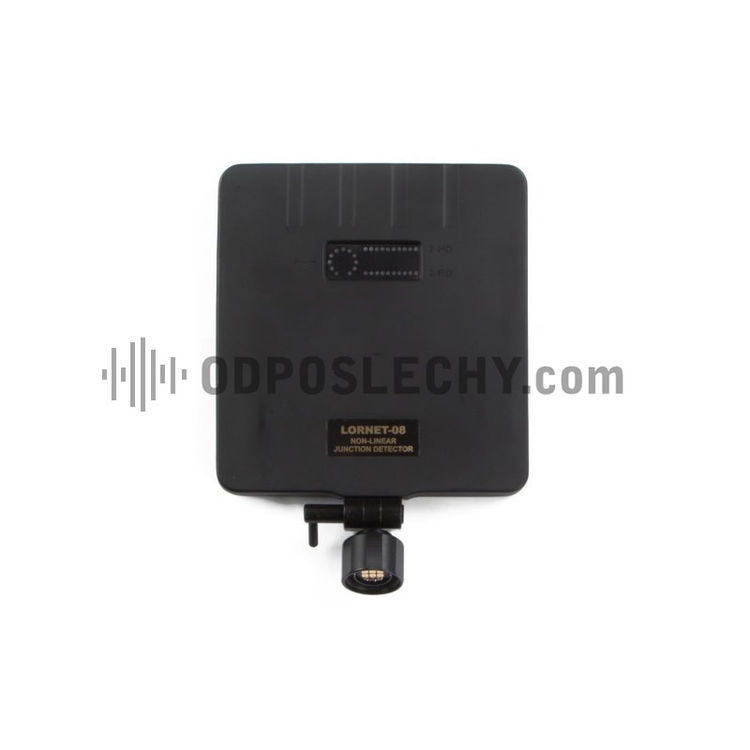

IAU Lornet Star // 08 (volitelné)
IAU Lornet Star // 24 (volitelné)
IAU Lornet Star // 24s

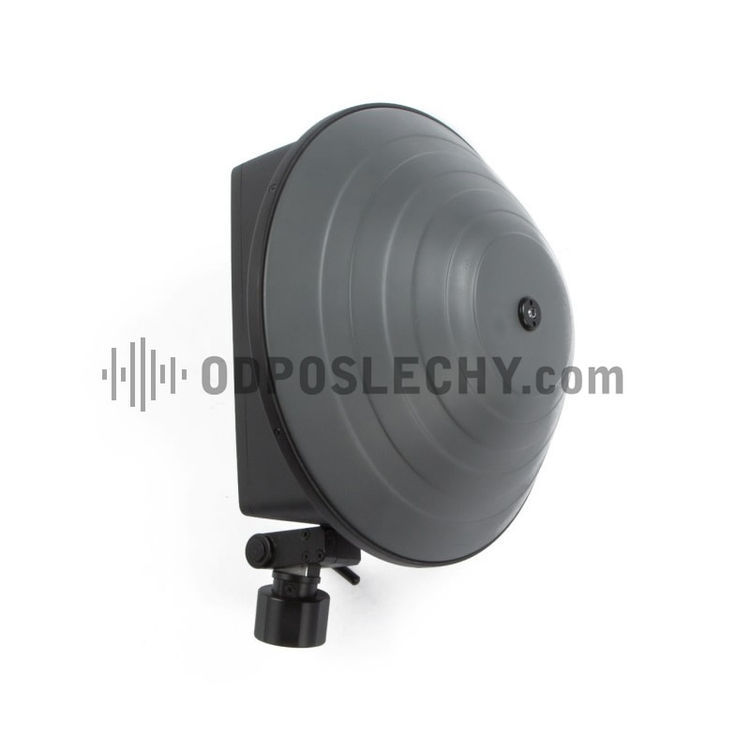

IAU Lornet Star // 36m (volitelné)
Přepravní taška
Návod k obsluze


Možné kombinace

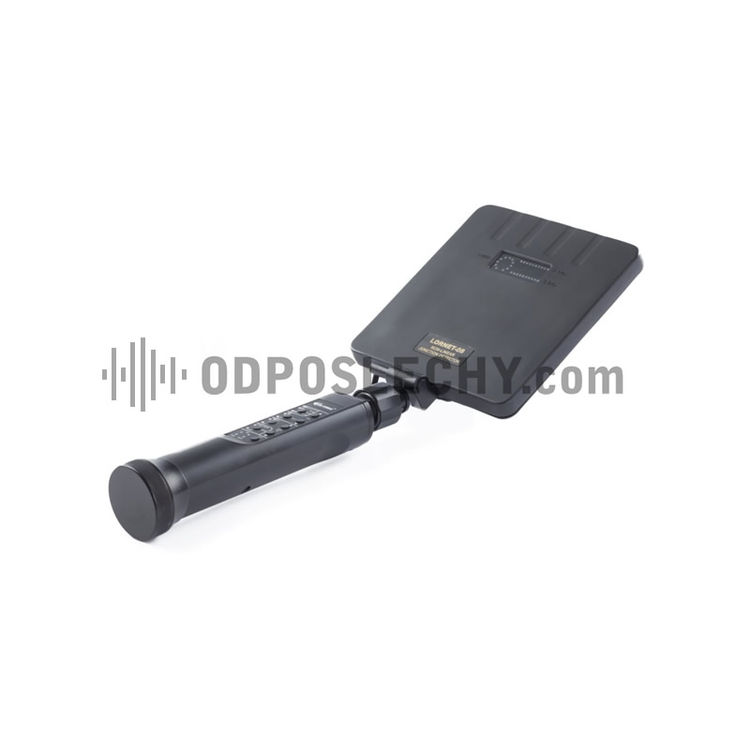

Lornet Star //08 – s anténním modulem pro 800 MHz

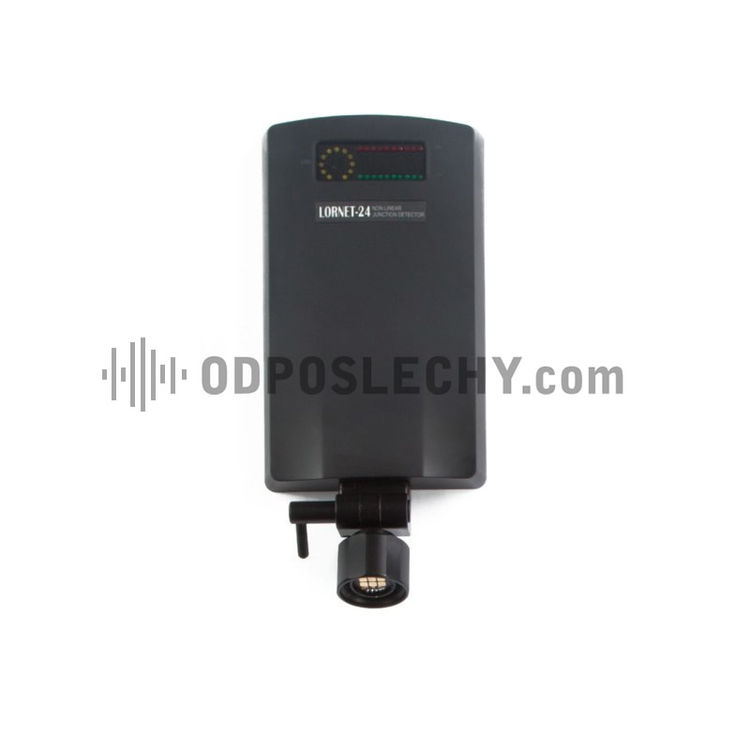

Lornet Star //24 - s anténním modulem pro 2400 MHz
Lornet Star //24s - s anténním modulem pro 2400 MHz a spektrálním analyzátorem

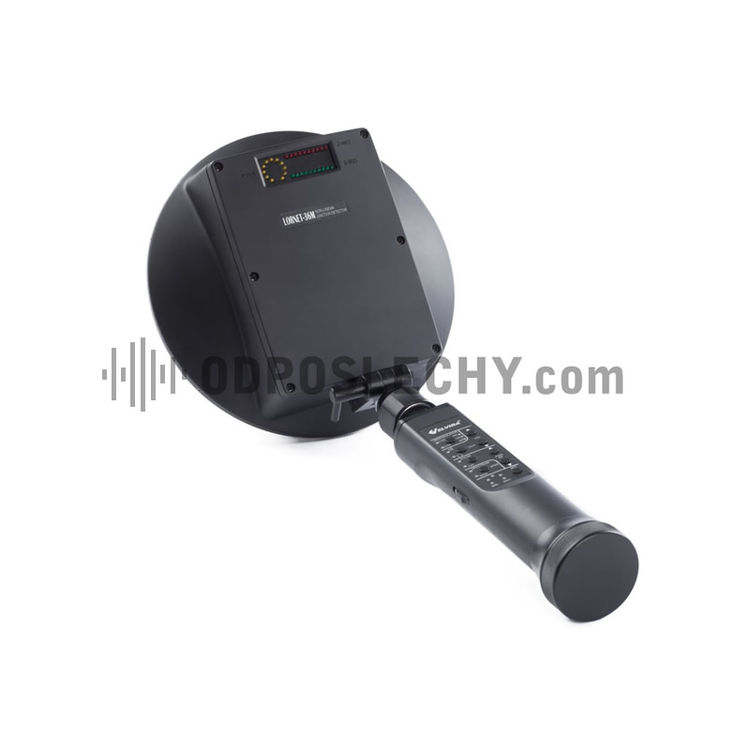

Lornet Star //36m - s anténním modulem pro 3600 MHz
Lornet Star //08//24 - s 2 anténními moduly pro 800 MHz a 2400 MHz
Lornet Star //08//24s - s 2 anténními moduly pro 800 MHz a 2400 MHz a spektrálním analyzátorem
Lornet Star //08//36m - s 2 anténními moduly pro 800 MHz a 3600 MHz
Lornet Star //24//36m - s 2 anténními moduly pro 2400 MHz a 3600 MHz
Lornet Star //24s//36m - s 2 anténními moduly pro 3600 MHz a 2400 MHz a spektrálním analyzátorem
Lornet Star //08//24//36m - se 3 anténními moduly pro 800 MHz, 2400 MHz a 3600 MHz
Lornet Star //08//24s//36m - se 3 anténními moduly pro 800 MHz, 3600 MHz a 2400 MHz a spektrálním analyzátorem
