Radiový paměťový analyzátor MRA 5Q

Vlastnosti

• Rozšířený kmitočtový rozsah 34 až 5900 MHz
• Délka automatického skenovacího cyklu celého spektra 10 s
• Možnost síťového zapojení až 127 zařízení do sítě pomocí speciálního softwaru Q-master 5000 (není součástí dodávky)
• Ovládání a analýza dat přes speciální software Q-master 5000
• Možnost připojit audiozáznamník - automatické nahrávání vzorků nově detekovaných signálů
• Automatická kontrola kmitočtového spektra
• Délka automatického skenovacího cyklu 10 s
• Paměť radiového spektra zálohovaná baterií
• 512 multifrekvenčních kanálů záznamu spektra
• Možnost optimalizace referenčního spektra na základě dlouhodobé analýzy
• Paměť až 100 nebezpečných poplachových signálů včetně časových a statistických údajů
• Měření síly pole 40 úrovní,  LCD čárový indikátor
• Měření vzdálenosti vysílače - 1mW 1 až 50 m
• Měření kmitočtu v rozsahu 34 – 4000 MHz, rozlišení 0,1 MHz
• Možnost analýzy událostí s časovým odstupem
• Zabezpečení proti neoprávněné manipulaci
• Jemné doladění + ‑ 1 multifrekvenční kanál
• Poslech jednotlivých kanálů (vestavěný reproduktor, sluchátka)
• Automatické ladění pro poslech jednotlivých signálů (celý cyklus trvá proladit 40 s + pauza 4 s u každého signálu)
• Vysoká citlivost v řádech µV
• Optická a akustická poplachová signalizace
• Inteligentní tříúrovňová signalizace poplachu
• Indikace poklesu baterie pod 7V
• Ochrana proti přepólování
• Výsuvná teleskopická anténa

Popis

Zařízení MRA 5Q se používá na automatickou trvalou ochranu prostoru před aktivními odposlechy různých typů, jako jsou bezdrátové mikrofony (štěnice), skryté bezdrátové kamery, odposlech prováděný pomocí mobilního telefonu a další.

Jedná se speciální radiový analyzátor s vlastní pamětí, určený pro nepřetržité monitorování radiového spektra v rozšířeném kmitočtovém rozsahu 34 až 5900 MHz.

Oproti verzi MRA 5 je vybaven především možností připojení audio záznamníku s automatickým nahráváním audio vzorků nově detekovaných signálů v kontrolovaném spektru. Délku nahrávek a způsob jejich záznamu lze zvolit. S jejich pomocí lze spolehlivě identifikovat, zda a jak byl střežený objekt napaden radiovým odposlechem. Dále je možné MRA 5Q zapojit do sítě společně s dalšími zařízeními a ty dálkově ovládat a analyzovat výstupní data. K tomuto účelu slouží sběrnicový systém Q-master 5000.

Software Q-master 5000 lze využít pro ovládání jednoho až 127 zařízení MRA 5Q a pro analýzu a vyhodnocení získaných dat.

MRA 5Q neustále kontroluje aktuální spektrum v zabezpečeném prostoru a veškeré signály porovnává se spektrem uloženým v paměti, které je již považováno za bezpečné. Cyklus automatického proladění celého spektra trvá 10 sekund. Zařízení dovoluje také manuální proladění s možností poslechu jednotlivých signálů, u kterých lze změřit jejich frekvenci a intenzitu. Zařízení má vestavěný reproduktor, je také možné připojit sluchátka nebo externí reproduktor.

Přítomnost jakéhokoliv nového signálu v kontrolovaném spektru je okamžitě zaznamenána do samostatné poplachové paměti a vyhodnocena tříúrovňovou poplachovou signalizací.

Z důvodu bezpečnosti systému a zejména proti neoprávněné manipulaci je systém chráněn identifikačním kódem posledního záznamu do paměti.

Významného zvýšení úrovně zabezpečení dosáhnete použitím rušiček signálu a šumového generátoru SNG. Pro operativní kontrolu prostoru, který je třeba zabezpečit před nechtěným únikem informací důvěrné povahy, doporučujeme detektor RFD 22 nebo pokročilejší verzi RFD 5.

U tohoto produktu je možné využít ŠKOLENÍ POUŽÍVÁNÍ TECHNIKY PROTI ODPOSLECHU. Jedná se o rozšířené zaškolení s obsluhou zařízení spojené s ukázkou praktické detekce nejběžnějších typů odposlechu místností a vozidel.

Nabízíme odbornou instalaci a nastavení přístroje přímo na místě u klienta.

Použití

• Trvalá automatická ochrana prostoru (kanceláře, jednací místnosti, budovy)
• Operativní zabezpečení prostoru pro důležité jednání

Technické parametry

Kmitočtový rozsah
34 MHz - 5900 MHz
Měření kmitočtu v rozsahu 36 - 4000 MHz, rozlišení 0,1MHz (přesnost měření lepší než 10^-4)

Citlivost
pro SN=10dB
34 – 2200 MHz 20 – 50 µV
2200 – 3600 MHz  50 – 1000 µV

Demodulace
WBFM, NBFM, AM

Šířka pásma
500 kHz

Měření vzdálenosti vysílače
1mW     1 ‑ 50 m

Systémová sběrnice
RS485, max. 127 přístrojů, bus max. 1200 m

Napájení
vestavěný akumulátor nebo baterie 9 V
externí napájení 12‑25V DC

Spotřeba
cca 30 mA (scan), < 0,7 µA (vypnuto)

Splňuje normy
ČSN EN 50131-1, EN 50130-4, EN 55022, EN 50130-5

Rozměry
136 x 49 x 137 mm

Hmotnost
620 g

Komplet dodávky
Zařízení MRA 5Q
Český manuál

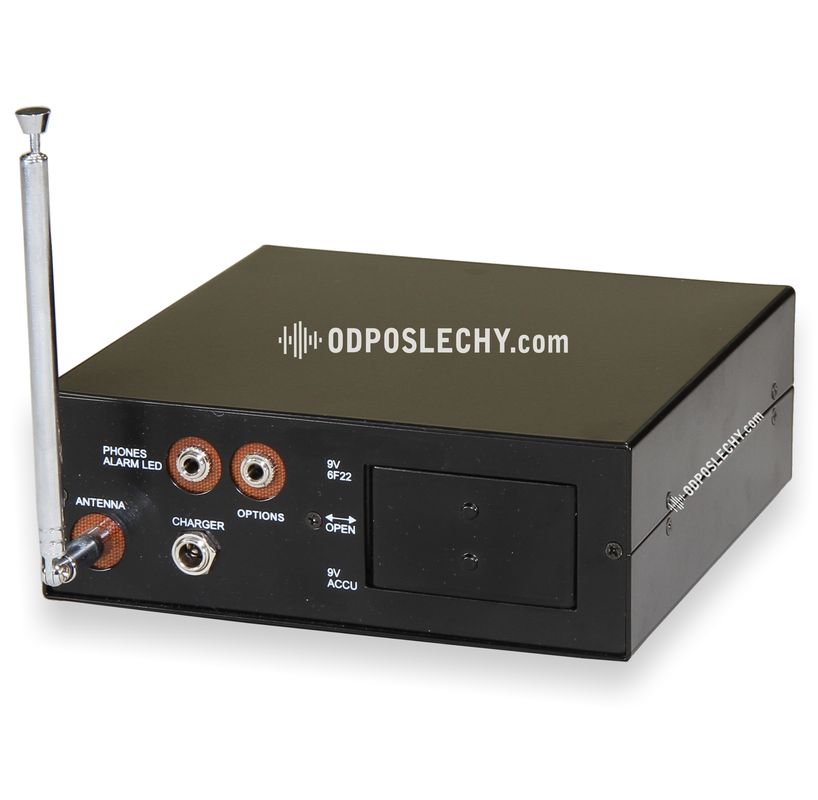

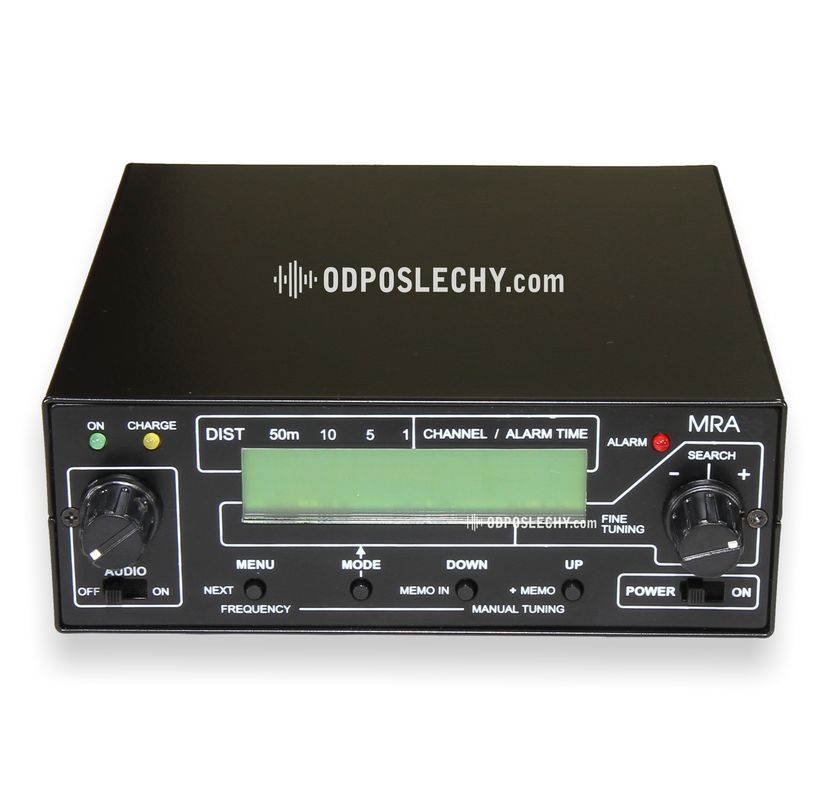

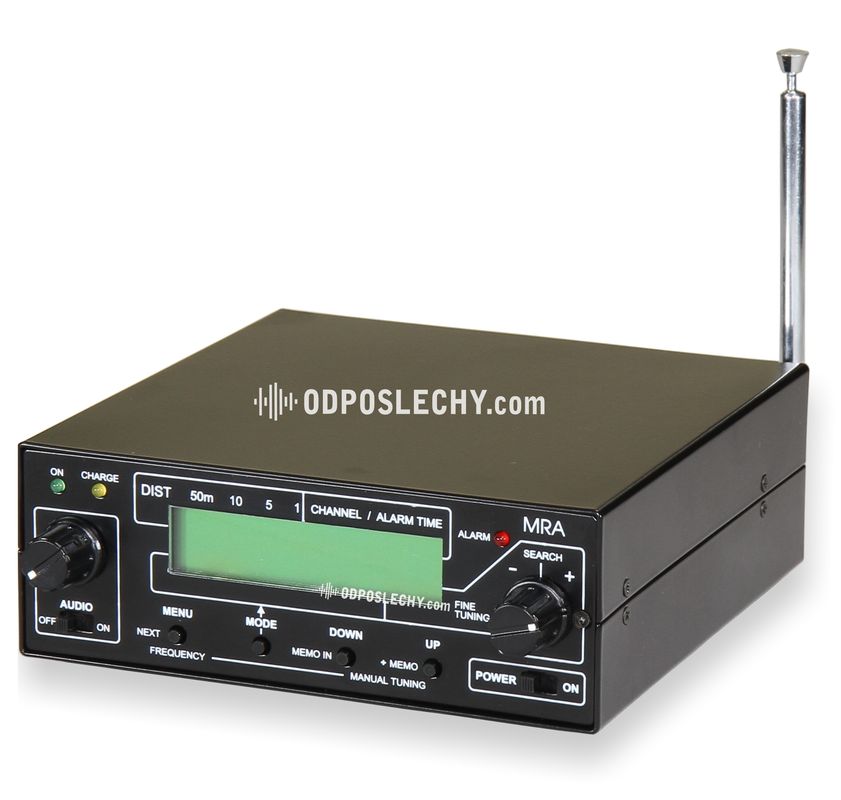

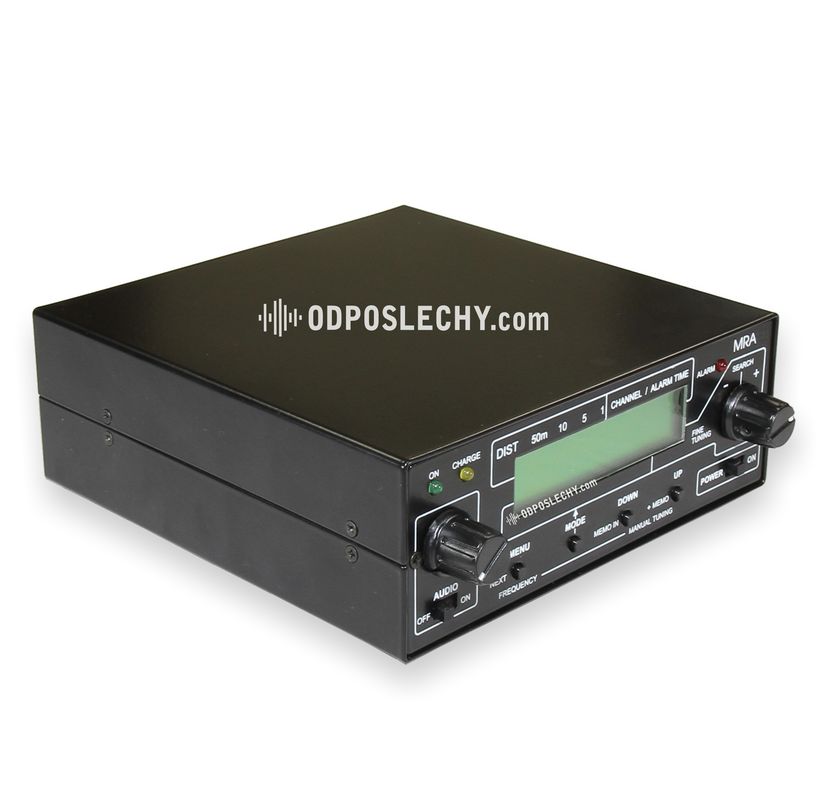

Fotografie
