Software Q-master 5000 + sběrnice QMI-2 pro MRA 5Q

Vlastnosti

• Řídící software Q-master 5000 určený pro zařízení MRA 5Q
• Dálkové ovládání MRA 5Q, analýza a vyhodnocení dat
• Možnost audio příposlechu a archivace zvukových záznamů
• Přehledné tabulkové i grafické zpracování časových průběhů jednotlivých signálů

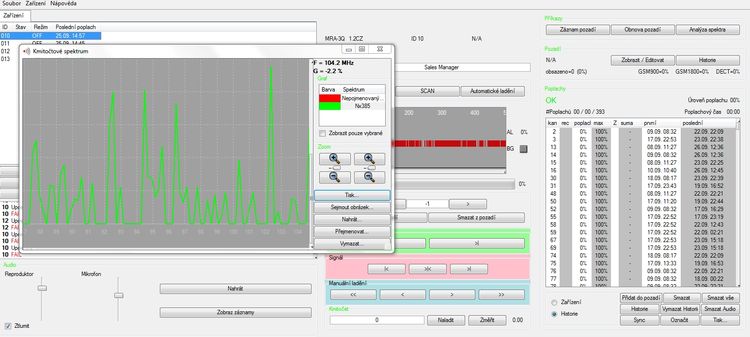

• Podrobná spektrální analýza v rozsahu 34 – 5900 MHz s možností ukládání záznamů do paměti, tisku a současného zobrazení referenčních nebo starších analýz pro srovnání
• Archivace a grafické zpracování událostí pro jednotlivé přístroje i celý systém
• Archivace uloženého radiového pozadí s možností automatické i manuální optimalizace
• Nastavitelné parametry automatického audio vzorkování
• Každý audio záznam je doplněn údajem o čase záznamu, délce záznamu, kmitočtu a síle signálu
• Samostatné označení poplachů způsobených činností GSM a DECT
• Možnost selektivního zobrazení časového průběhu jednotlivých signálů
• Signály DECT, GSM900 a GSM1800 lze zobrazit samostatně
• Sběrnice QMI-2 pro připojení 1 až 127 zařízení MRA 5Q do objektové sítě
• Jedno řídící pracoviště ovládá a automaticky vyhodnocuje data od všech zařízení MRA-5Q
• Nápověda pro veškeré instrukce a výstupy
• Kompatibilní s operačním systémem Windows

Popis

Q-master 5000 je speciální řídící software určený pro zařízení MRA 5Q. Umožňuje ovládat 1 až 127 zařízení MRA 5Q a současně analyzovat a vyhodnocovat získaná data. Jednotlivé přístroje lze dálkově ovládat, provádět a vyhodnocovat analýzu spektra, archivovat zvukové, kmitočtové i spektrální záznamy, provádět selektivní statistiky. Software umožňuje podstatně rozšířit možnosti využití paměťových radiových analyzátorů MRA 5Q  a možnosti interpretace získaných informací. Výrazným způsobem zvyšuje srozumitelnost ovládání MRA 5Q a umožňuje jasně a přehledně prezentovat výsledky hodnocení provedených analýz.

Uživatel má možnost vytvářet podrobné spektrální analýzy kmitočtového spektra v rozsahu 34 – 5900 MHz s možností ukládání záznamů do paměti, archivovat a graficky zobrazovat události pro jednotlivé přístroje i celý systém, nastavit automatické nahrávání a archivaci zvukových záznamů, selektivně zobrazovat časové průběhy jednotlivých signálů a další.

Sběrnice QMI-2 umožňuje zapojení až 127 jednotek MRA 3Q do objektové sítě. Takovéto řešení je optimální pro trvalou ochranu objektu, ale i velmi účinným prostředkem při provádění operativních prověrek. Z grafických výstupů softwaru Q-master 5000 lze vyhodnotit i přítomnost jinak velmi obtížně identifikovatelných odposlechových prostředků využívajících vysílání v rozprostřeném spektru, modifikaci WiFi, DECT, GSM apod.

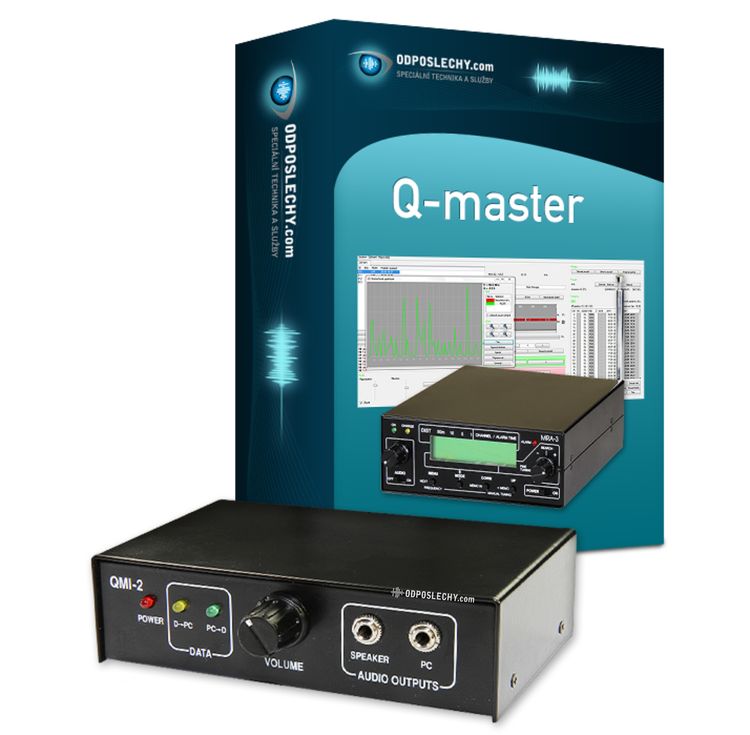

Sběrnicové rozhraní QMI-2 slouží k propojení PC, audio příslušenství a zařízení MRA 5Q. Počítač je ke sběrnici QMI-2 připojen přes 9 pinové sériové rozhraní RS232 (COM port) a audio kabel (3,5 mm jack). Pokud v počítači není sériové rozhraní RS232 (např. většina notebooků) je možné použít běžně dostupný převodník USB-RS232.

Zařízení MRA 5Q je speciální radiový analyzátor s vlastní pamětí, určený pro nepřetržité monitorování radiového spektra v kmitočtovém rozsahu 34 až 5900 MHz. Používá se na automatickou trvalou ochranu prostoru před aktivními odposlechy různých typů, jako jsou bezdrátové mikrofony (štěnice), skryté bezdrátové kamery, odposlech prováděný pomocí mobilního telefonu a další.

MRA 5Q neustále kontroluje aktuální spektrum v zabezpečeném prostoru a veškeré signály porovnává se spektrem uloženým v paměti, které je již považováno za bezpečné. Cyklus automatického proladění celého spektra trvá 10 sekund. Zařízení dovoluje také manuální proladění s možností poslechu jednotlivých signálů, u kterých lze změřit jejich frekvenci a intenzitu. Zařízení má vestavěný reproduktor, je také možné připojit sluchátka nebo externí reproduktor.

Nabízíme odbornou instalaci a nastavení přístroje přímo na místě u klienta.

Použití

• Pohodlné a přehledné ovládání MRA 5Q a analýza dat pomocí počítače
• Rozšíření možností využití MRA 5Q; jasná a přehledná prezentace výsledků hodnocení provedených analýz
• Řídící pracoviště dálkově ovládaných zařízení MRA 5Q zapojených do objektové sítě. Slouží k trvalé ochraně a zabezpečení většího prostoru (kancelářské budovy, tovární haly apod.)

Technické parametry

Sběrnice
3 páry: napájení, audio, data RS485 (max. 1200 m)

Systémový interface
QMI-2: stabilizátor napájení MRA, audio filtr, převodník RS232 na RS485

Audio příposlech
aktivní PC reproduktory (3,5 mm jack)

PC interface
RS232, audio vstup / výstup

PC SW/HW specifikace
Windows; min. 500MHz CPU, 128MB RAM, splňující EN EMC normy

Komplet dodávky
Sběrnicové rozhraní QMI-2
Propojovací kabel QMI/MRA
Řídící software Q-master 5000
Český manuál
