Vlastnosti a popis

Vlastnosti

• Vysoce unikátní zařízení díky specifické detekční frekvenci, nízké váze a velmi malým rozměrům - vhodné pro operativní použití
• Velmi nízká úroveň vyzařované elektromagnetické energie ve směru obsluhy, vyzářený výkon je nižší než průměrně vyzářený výkon mobilního telefonu
• Vysoký detekční potenciál (v některých případech lze dokonce dosáhnout, díky vyšší detekční frekvenci, lepší detekční schopnosti, než u zařízení s vyšším výkonem)
• Vyhledávání veškerých typů aktivních i pasivních odposlechových zařízení
• Automatické nebo manuální řízení výstupního výkonu detekčního signálu
• Pulsní nebo spojitý režim vysílání harmonického signálu (10 W/ 1 W)
• Možnost použít bezdrátová audio sluchátka k akustické kontrole
• Možnost detekce v těžko přístupných a malých prostorách (malé rozměry antény)
• Použité nejnovější technologie a materiály
• Snadné použití
• Ergonomický design

Popis

Detektory nelineárních přechodů Lornet jsou určeny pro odhalování a lokalizaci elektronických zařízení obsahujících jakékoliv polovodičové prvky a to jak v aktivním, tak v pasivním stavu.

Princip fungování

Detektor nelineárních přechodů známý také jako detektor polovodičových prvků je určený k detekci zařízení, která obsahují jakékoliv polovodičové součástky, jako jsou diody, fotodiody, tranzistory, integrované obvody apod. To v současné době zahrnuje prakticky veškerou elektroniku. Detektory nelineárních přechodů se používají k detekci veškerých typů odposlechových prostředků, různých miniaturních a skrytých elektronických zařízení, stejně jako například k detekci dálkových ovládání jednotek improvizovaných výbušných zařízení.

Funkce detektoru nelineárních přechodů spočívá ve vysílání spojitého nebo pulsního detekčního vysokofrekvenčního signálu (harmonický signál sinusového napětí s definovanou frekvencí) a následně v analýze zpětně vyzářeného elektromagnetického vlnění. Pokud prověřovaný objekt obsahuje polovodičové součástky, jsou na PN přechodech (nelineární přechody) těchto součástek, generovány vyšší harmonické frekvence. Tyto vyšší harmonické frekvence jsou násobky základní frekvence vyslaného signálu a jsou vyzařovány volně do okolí. V praxi se využívá detekce druhé a třetí vyšší harmonické frekvence.

Polovodičové prvky umělého původu mají vyšší úroveň druhé harmonické složky, zatímco polovodičové prvky přírodního původu (např. oxidické vrstvy) mají vyšší úroveň třetí harmonické složky.

Detektor je schopný automaticky určit a nastavit nejlepší kmitočtový kanál pro příjem bez šumu a zkreslení a poskytuje tak bezchybný provoz i v hustém elektromagnetickém prostředí. Algoritmus pro nastavení optimální frekvence automaticky zvolí frekvenci detekčního signálu tak, aby hladina šumu na frekvenci druhé harmonické složky přijatého signálu byla minimální, zatímco digitální zpracování demodulovaného signálu zajišťuje maximální úroveň citlivosti.

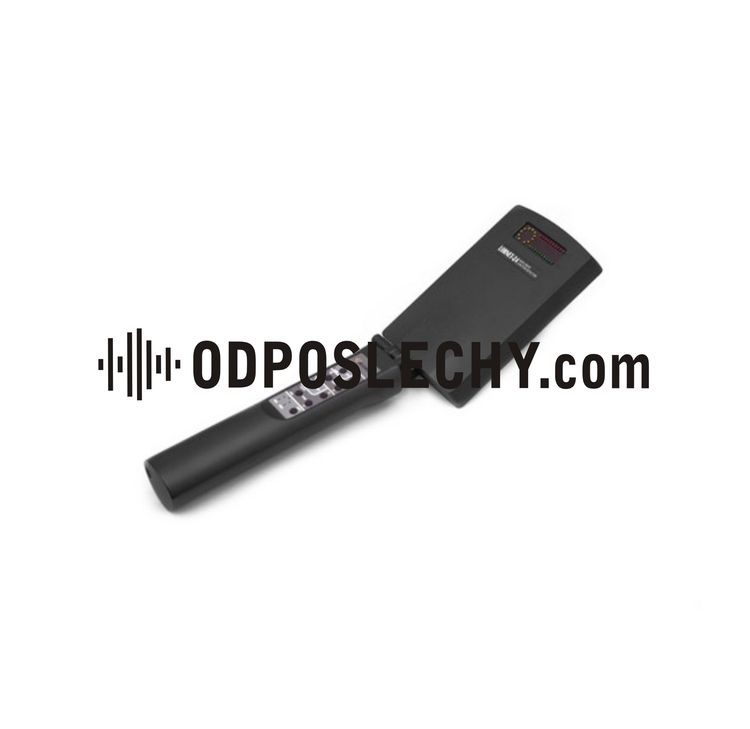

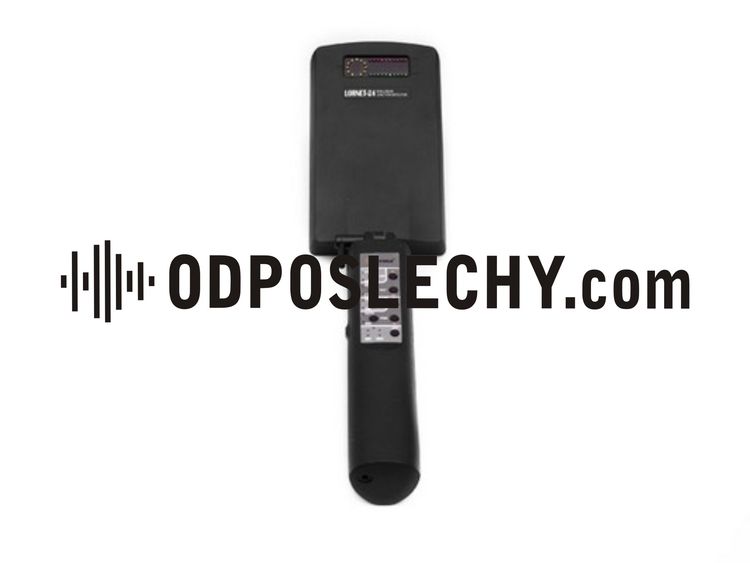

Detektor Lornet 24

Detektor disponuje automatickým řízením výstupního výkonu, které výrazným způsobem přispívá ke zjednodušení obsluhy zařízení. Detektor na LED displeji indikuje úroveň signálu druhé a třetí harmonické. Úroveň signálu lze kromě vizuálního zobrazení sledovat také akusticky pomocí vestavěného reproduktoru nebo připojením stereofonních sluchátek. Detektor Lornet 24 pracuje se dvěma typy vyzařovaných detekčních rádiových signálů - spojitým nosným signálem a pulsně modulovaným signálem s pracovním cyklem 1% (puls). Detekce zpětného RF signálu a využití zpětné vazby mikrofonů elektronických zařízení usnadňuje jejich vyhledání.

Zařízení je vysoce účinným způsobem, jak odhalit a lokalizovat podezřelé předměty, které mohou být ukryty kdekoliv v oděvu prohledávané osoby nebo v zavazadle. Je tak ideálním řešením operativní kontroly.

Použití a technické parametry

Použití

• Operativní kontroly osob a zavazadel
• Vyhledávání aktivních i pasivních odposlechových prostředků v rámci bezpečnostních prohlídek
• Vyhledávání miniaturních skrytých elektronických zařízení
• Detekce rádiových odposlechů, mikro diktafonů, GSM odposlechů, bezdrátových kamer, GPS lokátorů, SIM karet mobilních telefonů
• Lokalizace skrytých vodičů a mikrofonů

Technické parametry

Typ detekčního signálu
pulsní/spojitý

Výkon detekčního signálu
pulsní/spojitý: 10/1 W

Frekvence detekčního signálu
880 – 906 MHz

Citlivost (na druhé a třetí harmonické)
> -108 dBm

Frekvenční rozsah detekce
2400-2483 MHz

Dynamický rozsah
> 80 dB

Napájení
Nabíjecí akumulátor

Doba provozu
pulsní/spojitý signál (vestavěná baterie, maximální výkon): 3 h / 1,5 h

Rozměry
23 x 10 x 4 cm

Hmotnost
700 g

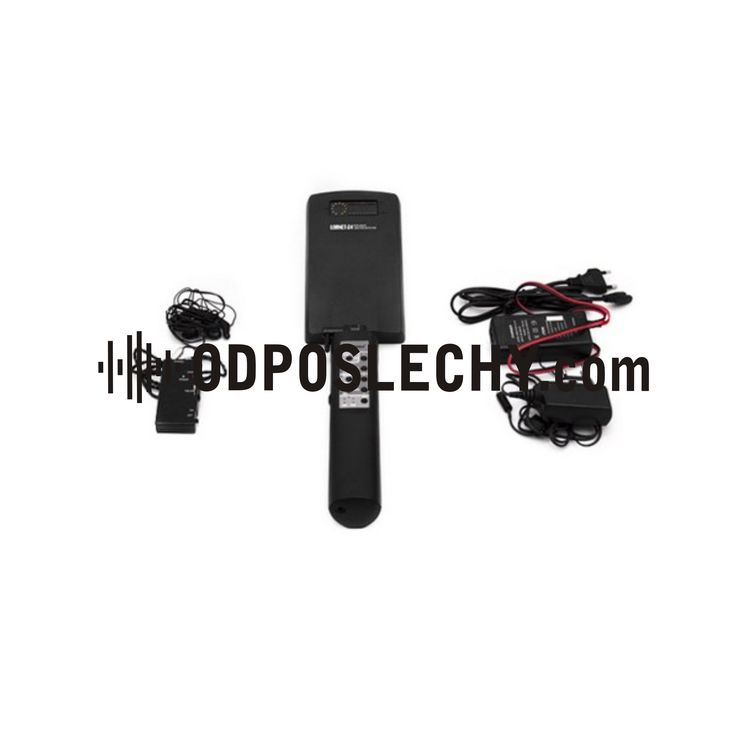

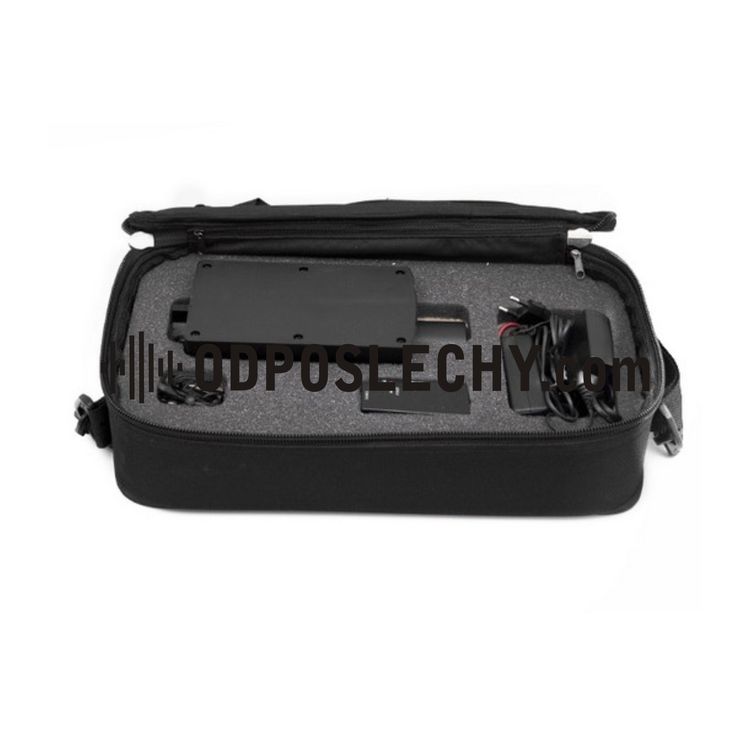

Komplet dodávky
Zařízení Lornet 24
Síťový zdroj
Bezdrátová sluchátka
Český manuál
